滲濾器灰水分離系統介紹及使用說明

一、前言

水在工業生產過程中得到廣泛的應用，而水又是人們生存的必要資源之一，因此，對水資源的保護和綜合利用是十分重要的，在傳統的對工業水的使用與處理是比較簡單和粗放的，如建立大型的處理池等。

我公司是一家環保設備生產企業，主導產品為AB-S型礦用濕式除塵洗氣機，屬濕式凈化設備，在其工作過程中需有水參與，終產物為煤泥水。對煤泥水的處理，市場中有多種過濾裝置，普遍存在著體積大、投資大、運行復雜、效率低等問題，針對以上問題，本公司新研發了一項煤泥水處理技術——滲濾器滲濾技術，該技術的實現設備滲濾器和AB-S型礦用濕式除塵洗氣機配套使用，解決了煤泥水的分離問題，實現了洗滌水zui大程度的重復利用。

二、滲濾技術簡介

在固液分離領域中，固體顆粒比重較大的采用沉淀（沉底）方式，固體顆粒比重較輕的（漂浮）采用從液體表面撇集的方式，對于懸濁液常見的有板框式壓濾機、圓盤真空式過濾機、疊螺機及其它形式的分離裝置，對于精度要求較高，或用于工藝要求的，還有袋式過濾裝置等。

我公司提出的滲濾技術也是一種袋式過濾技術，采用了一種獨特的思維方式及設計，將常規的袋式過濾速度降到了近百倍的量級，并保持了常規設備的各項經濟技術指標。在滲濾技術的核心概念中展現了二個指標，即比表面積和容積率的單位概念，比表面積就是將平面過濾介質的表面改為立體三維的過濾面積布置的設計，容積率就是在單位體積可以設計容納多少的過濾介質的過濾面積。在滲濾的設計中，無論比表面積或是容積率都可達到常規袋式過濾裝置的百倍以上，因此可達到常規袋式過濾設備不可比擬的優勢。

有了容積率的概念，我們在進行過濾元件設計前就有一個目標或框架，就是要使容積率zui大化，有了這個前提，也就使過濾元件的結構有了目標。流體過濾元件的結構是指過濾介質的結構，過濾介質就是指用于流體過濾的材料或稱濾料，把濾料通過加工制作成一定的形狀，就是過濾介質的結構，要使過濾過程得到高 效、低耗及可操作性，改變過濾介質的結構是一條有效的途徑。

由于過濾面積增加了數倍以上，所以過濾速度也降低了數倍，極低的過濾速度過濾狀態，使過濾表面形成穩較厚的煤泥層，使液體形成一個滲濾的狀態，因此能在較低的阻力下得到較高的過濾效率。經試驗，當過濾速度大時其阻力穩定時阻力值就大，當過濾速度小時其阻力穩定時阻力值就小，這就表明當濾袋表面吸附的泥塵達到一定厚度時，其阻力是不變的，其吸附的泥塵在達到一定的極限時會在勢能作用下自動脫落。

三、過濾元件的設計

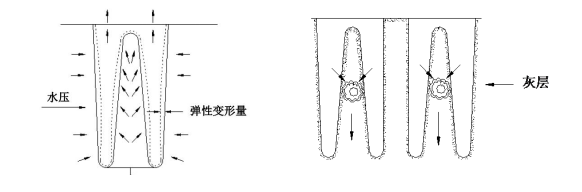

1、內外濾的濾袋結構示意

2、原理特征

（1）內外濾的袋式結構，可設計無骨架或彈簧形鋼絲軟骨架，是在重力的作用及表面的變化工作，靠重力或壓力和波動的水壓形成彈性的過濾表面。

（2）無任何形式的清灰機構，當過濾表面的泥塵積累達到一定極限時，泥塵可以在勢能的作用下自動剝落。（勢能是由于位置位形的變化而儲存的能量。）

（3）泥塵剝落時引起周邊的液體擾動變化，形成連鎖反應或稱雪崩效應。

（4）超大比表面積，阻力很小并且恒定。

（5）濾袋長時期使用不用geng換、壽命長。

（6）管理工作量及維護費用小，設備穩定性好。

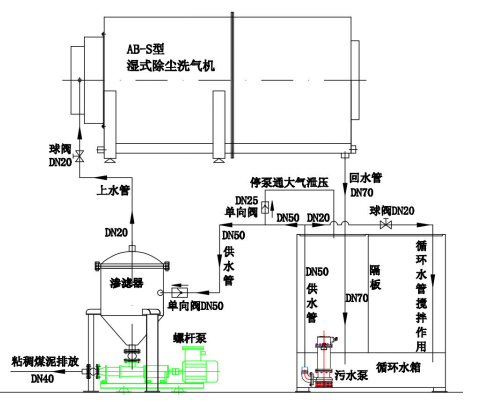

四、系統結構圖

滲濾器是配合AB-S型礦用濕式除塵洗氣機使用，是除塵洗氣機起洗滌凈化作用的洗滌水的供給部分，凈化后的混合體煤泥水在極小的風壓下靠自身重力經排污口向除塵洗氣機外部流淌，洗滌水為了反復利用，需要設計一個水箱進行收集，即凈化后的混合體煤泥水流回水箱，同時在水箱內安裝一臺污水泵，將煤泥水輸送至滲濾器，過濾后供給洗氣機使用，形成一個反復循環的系統。滲濾器運行一定時間后，在煤斗內會積聚一定的粘稠煤泥，需要定時排放，可靠螺桿泵實現。如下圖：

五、滲濾水系統工作過程

1、滲濾器為立式安裝，進水口在下半部，出水口在頂部。zui下部配裝有螺桿泵，為排污（粘稠煤泥）使用。

2、在循環水箱中收集的凈化后的混合體煤泥水，經污水泵輸送至滲濾器，在內部向上經濾料過濾，geng加干凈的洗滌水作為中水由頂部出水口流出至洗氣機，參與凈化。此系統是一個反復循環的過程。

3、在滲濾器的供水管上安裝有兩個單向閥，一個位于滲濾器的進水口處，是為了防止?jié)B濾器的洗滌水回流；另一個位于循環水箱上方靠近污水泵出水口，豎直安裝，出水方向通向大氣，是為了污水泵停機后通大氣泄壓，避免由于滲濾器進水口處的單向閥事故無法動作密封，由于虹吸現象將滲濾器中的洗滌水反向抽回循環水箱。

4、污水泵出水管道上設計有一路循環水管，返回循環水箱的另一端底部，水量由手動球閥控制，起到攪拌的作用，防止循環水箱中遠離污水泵的一端形成煤泥沉積。

5、滲濾器下部泥斗中的煤泥為粘稠狀，可通過螺桿泵排出至指定位置。螺桿泵的運行時間，可根據洗氣機的處理煤塵量確定，即根據現場的煤塵量確定。可洗氣機運行數小時后，螺桿泵運行幾分鐘，做到時間可調設計。

6、可在洗氣機的進水管安裝水流開關，與洗氣機、滲濾器結合使用，以保 證由于滲濾器故障停水無洗滌液流入洗氣機時，洗氣機可自動停機。即滲濾器有水流出，洗氣機運轉；滲濾器無水流出，洗氣機停止運轉。

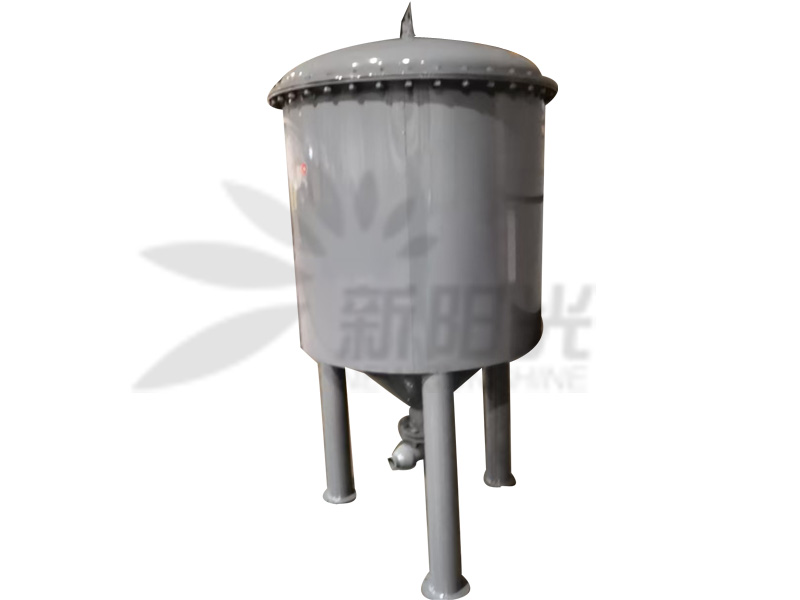

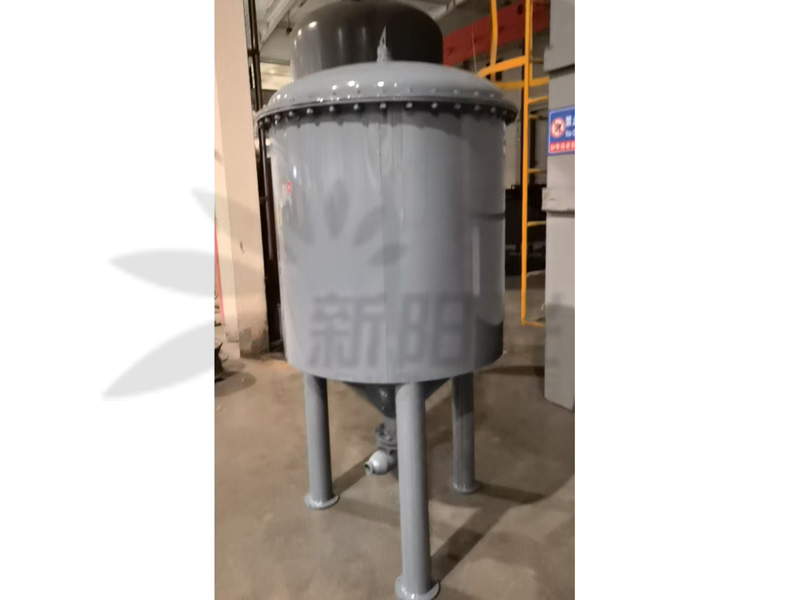

六、滲濾器特點

1、采用特殊工藝制作的濾袋，過濾精度高，納污量大。

2、濾袋長時期使用不用geng換、壽命長。

3、適用范圍廣，適應工況能力強，可并聯多臺使用。

4、配污泥處理系統，自動化程度高，運行穩定可靠。

七、操作規程

1、使用前要檢查循環水箱的液面高度、粉塵沉淀厚度，及時補水和清污。

2、設備啟動時按控制箱上啟動按鈕，洗氣機、水泵為連鎖控制，同時啟動，檢查洗滌液的循環狀況。

3、設備停機時按控制箱上停止按鈕，洗氣機、水泵同時停止運轉，但在慣性作用下，仍會短時運轉。

4、二次啟動時應在洗氣機停穩后進行。

5、在維護維修除塵設備時，運行前應先對洗氣機各部分的機件進行檢查，葉輪、進風口之間的間隙保 證均勻、不碰撞，如有誤應及時調整好。

6、在維護維修除塵設備時，運行前應對系統的氣密性檢查，若有漏風，及時處理。

7、水泵、洗氣機連鎖控制，保 證設備不能缺水運行。

8、經常檢查水箱自動補水浮球閥是否有效，損壞后及時geng換，以免造成水源浪費。

9、及時清污，以免水泵堵塞。

10、螺桿泵排污系統常規設計：自動模式下，洗氣機累計運行3小時，螺桿泵自動起動運轉5分鐘，進行排污泥；手動模式下，操作同上。對于煤塵量大的點位，可適當增加排污次數，縮短排污時間間隔，可人工參與，每1至2小時按控制箱上排污螺桿泵啟動按鈕，運轉1至2分鐘后再停止。

八、注意事項

1、洗氣機啟動前首先檢查水箱中的水是否補滿。

2、洗氣機啟動后，查看回水是否通暢，滲濾器有水流出，運行中應經常查看洗滌水循環狀況。

3、洗氣機停機時，可先停洗氣機，再停止向滲濾器供水，也可同時停止。滲濾器還可不停供水，可反復凈化循環水箱中的污水。

4、水箱使用后，應定期排污，循環水渾濁度不能過高。

5、設備在運行時要保 證不能缺水，即洗氣機帶水運行，能達到環保要求，使電機及設備的使用壽命延長。

6、運行穩定后，查看電流，不應大于額定電流的90%。

7、水泵與洗氣機聯動，設備在運行中要隨時注意水箱的水位，正常水位為浮球閥自動控制位置，zui低水位為超過污水泵40厘米（即水箱底向上40厘米），以免污水泵運轉升溫損壞電機。

8、排污螺桿泵必須在有充足液體介質的情況下才能啟動運轉，嚴禁無液體介質運轉。

9、若在洗氣機、滲濾器停機狀態下排污，滲濾器中儲存的水還可起到反洗濾料的作用。但需特別注意滲濾器中的水量，嚴禁螺桿泵無液體介質的情況下運轉。

10、滲濾器水過濾系統為閉路循環，常規設計為免 維護，但針對煤塵量大的點位，需要定期將滲濾器上蓋打開，拆出濾袋進行清洗處理，并且清洗滲濾器殼體內部，清理干凈后再將濾袋裝回殼體內，恢復使用。拆卸清洗中需注意濾袋不要被硬物剮蹭。

九、設備參數

1、滲濾器設計參數：

2、其它配件常規選型：

（1）循環水箱容積1m3，向洗氣機供水水泵型號BQS15-20-1.5排污排沙潛水電泵(隔爆型)，流量15m3/h，揚程20m，功率1.5KW，電壓：380/660/1140V（三選一）。

（2）煤泥排污用螺桿泵(電機防爆)，型號：G30-1，流量5m3/h，揚程60m，功率2.2KW，電壓：380/660/1140V（三選一），出口管徑DN40。
